Электрические тельферы в системе кранового оборудования: от устройства до промышленного применения

Перемещение тяжелых грузов в цеху, на складе или стройке всегда упирается в поиск баланса между скоростью, безопасностью и ресурсом техники. В основе большинства мостовых, козловых и консольных кранов лежит один ключевой узел — электрический тельфер (или электроталь). Именно он принимает на себя основную статическую и динамическую нагрузку.

Понимание внутренней логики работы этого оборудования спасает от критических ошибок еще на этапе проектирования производственного участка. Давайте разберем, как устроены современные тельферы, чем обусловлен выбор конкретных конструкций и как интегрировать их в общую крановую систему.

1. Базовые понятия и классификация: таль или тельфер?

В технической литературе часто возникает путаница между терминами «таль» и «тельфер». Строго говоря, любая электроталь — это грузоподъемный механизм, но тельфером принято называть более мощный, индустриальный агрегат, который оснащен кареткой передвижения (кошкой) для перемещения груза в горизонтальной плоскости по двутавровой балке.

На практике выбор конкретного узла часто упирается не столько в теорию, сколько в банальное наличие оборудования на рынке и доступность комплектующих под текущие задачи модернизации. Если для легкой мастерской еще можно обойтись простейшим подвесным блоком, то для серьезного цеха приходится закладывать в проект полноценные, сертифицированные механизмы. Выбирая надежные электрические тельферы под установку на мостовой или козловой кран, инженеры смотрят в первую очередь на ремонтопригодность корпуса и совместимость с существующей рельсовой системой. Продуманная конструкция в конечном итоге экономит кучу времени при ежемесячном обслуживании, ведь никому не хочется останавливать конвейер из-за заклинившего редуктора или сгоревшего пускателя.

Все многообразие промышленного кранового оборудования можно разделить по типу тягового элемента на два больших класса:

• Канатные тельферы. Классика тяжелой промышленности. В качестве тягового органа используется стальной многожильный канат. Подходят для интенсивной работы, высоких скоростей и экстремальных нагрузок.
• Цепные тельферы. Компактные устройства, где применяется калиброванная круглозвенная цепь. Их стихия — консольно-поворотные краны, легкие козловые системы и сборочные конвейеры, где важна точность позиционирования и минимальные габариты самого корпуса.

Сравнительный анализ: канат против цепи

Чтобы наглядно увидеть разницу и понять, почему в одних условиях цепь идеальна, а в других — противопоказана, взгляните на эту таблицу:

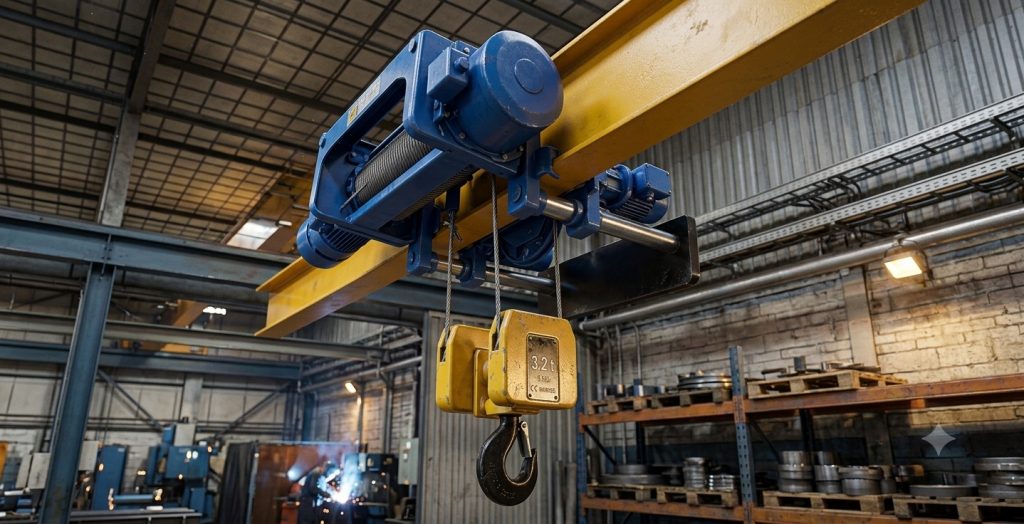

2. Анатомия канатного тельфера: ключевые узлы и их назначение

Безотказность работы крана зависит от синергии его компонентов. Если разобрать стандартный электротельфер канатного типа (например, классическую болгарскую серию Т), мы увидим модульную конструкцию, облегчающую ремонт.

[Электродвигатель подъема] ---> [Упругая муфта] ---> [Планетарный редуктор]
                                                            |
                                                            v
[Канатоукладчик] <--------------------------------- [Грузовой барабан]

Двигатель со встроенным коническим тормозом

В отличие от стандартных общепромышленных моторов, здесь применяется конический ротор. При включении тока под действием магнитного поля ротор смещается в осевом направлении, сжимая пружину и отпуская тормозные колодки. Как только питание пропадает — пружина мгновенно возвращает ротор назад, намертво блокируя барабан. Это гарантирует, что груз не сорвется даже при внезапном обесточивании цеха.

Редуктор (обычно планетарный)

Размещается с противоположной от двигателя стороны барабана. Его задача — снизить высокие обороты мотора до необходимой скорости вращения барабана, кратно увеличив крутящий момент. Планетарная схема выбрана из-за соосности валов и высокой нагрузочной способности при малых габаритах.

Барабан и канатоукладчик

На поверхности барабана нарезаны специальные винтовые канавки для правильной укладки каната. За тем, чтобы витки не перехлестывались и не выходили из ручьев, следит канатоукладчик — чугунное кольцо с направляющей гайкой. Это расходный материал, но именно он защищает канат от преждевременного истирания и излома.

3. Интеграция тельфера в крановые системы

Тельфер редко работает сам по себе. Обычно он является исполнительным органом более крупной грузоподъемной машины.

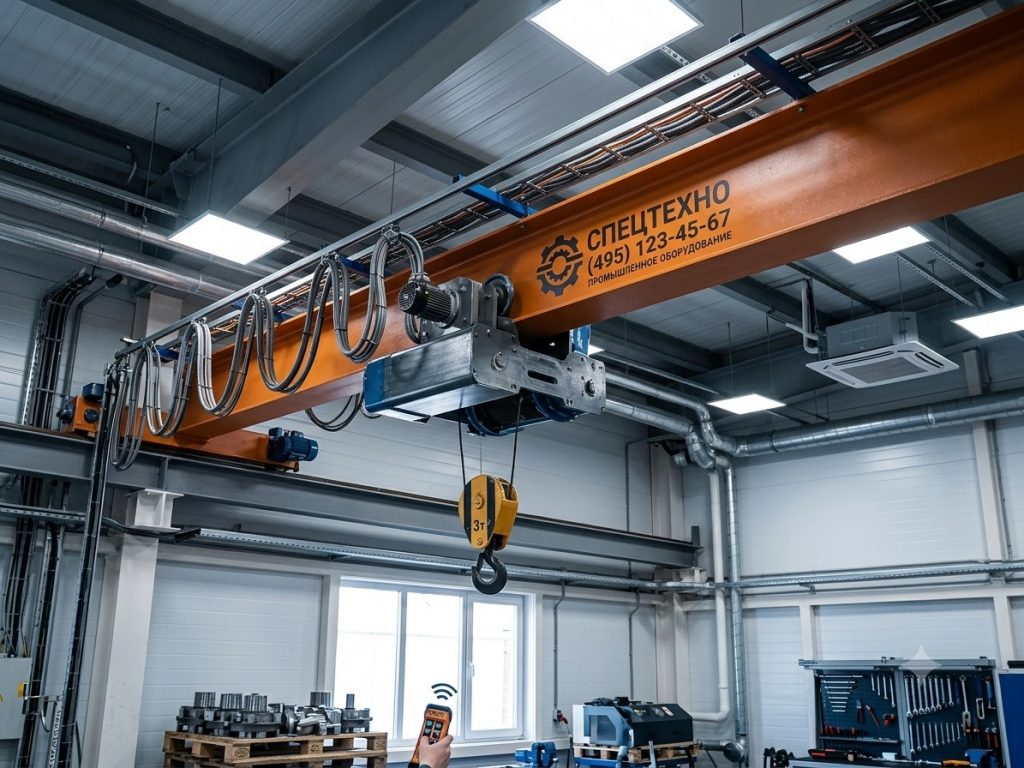

Мостовые однобалочные краны (Кран-балки)

Здесь тельфер подвешивается на нижнюю полку двутавра (опорная или подвесная конструкция). Перемещение происходит вдоль всей длины моста, обеспечивая покрытие практически всей площади цеха.

Консольно-поворотные краны

Используются для локального обслуживания станков или сборочных постов. Тельфер ходит по стреле, которая закреплена на колонне или стене. В таких схемах чаще применяют цепные модели из-за их легкости — это снижает изгибающий момент, действующий на металлоконструкцию крана.

Козловые и полукозловые краны

Применяются на открытых площадках или складах. Тельфер защищается специальным защитным кожухом (навесом) от осадков и оснащается ограничителями перекоса, так как пролеты могут быть значительными, а ветровая нагрузка усложняет траекторию движения.

4. Как правильно рассчитать параметры при подборе оборудования

Ошибка в расчете характеристик ведет либо к переплате за избыточную мощность (которая никогда не будет использована), либо к быстрому выходу техники из строя из-за работы на пределе возможностей.

Ниже представлен интерактивный калькулятор-симулятор. Вы можете настроить требуемые параметры вашего производства — вес груза, высоту подъема и интенсивность работы, чтобы наглядно увидеть, какой класс оборудования и тип тягового элемента оптимально подойдут под ваши задачи.

Основные технические критерии (чек-лист для инженера):

1. Грузоподъемность (Q, т): Максимальная масса брутто, которую тельфер должен поднимать в штатном режиме. Всегда закладывайте запас около 15–20%, чтобы исключить постоянную работу на пороге срабатывания ограничителя грузоподъемности (ОГП).
2. Высота подъема (H, м): Расстояние от пола до крайнего верхнего положения зева крюка. Учитывайте строительную высоту самого тельфера — крюковая подвеска в верхнем положении не доходит до балки на определенное расстояние.
3. Режим работы по ISO (M3–M8): Определяет, сколько времени механизм работает под нагрузкой в течение суток.

• M3–M4 (легкий): Редкое использование, ремонтные мастерские.
• M5 (средний): Стандартный режим металлобазы или машиностроительного цеха в одну-две смены.
• M6–M7 (тяжелый): Трехсменная работа, металлургические производства, непрерывные конвейеры.

5. Правила монтажа, пусконаладки и безопасной эксплуатации

Даже самый надежный немецкий или болгарский тельфер можно испортить неквалифицированной установкой. Перед запуском оборудования в работу выполняются строгие регламентные процедуры.

Важные нюансы монтажа:

• Регулировка ширины каретки: При установке тельфера на двутавровую балку необходимо точно выставить зазор между ребордами ходовых колес и полкой балки с помощью регулировочных шайб. Зазор должен составлять около 3–5 мм с каждой стороны.
• Подключение концевых выключателей: Это датчики крайнего верхнего и крайнего нижнего положений крюка. Если они настроены неверно, крюковая подвеска может врезаться в корпус тельфера, что приведет к разрушению канатоукладчика и обрыву каната.

Регулярное техническое обслуживание (ТО)

Для обеспечения непрерывности производственного цикла служба главного механика обязана выполнять график планово-предупредительных ремонтов (ППР):

1. Ежесменно перед началом работы: Визуальный осмотр целостности каната/цепи, проверка работы тормоза на холостом ходу, проверка исправности пульта управления (кнопок аварийного стопа).
2. Ежемесячно (ТО-1): Контроль уровня масла в редукторе подъема и передвижения. Измерение износа ручьев барабана. Проверка затяжки болтовых соединений и крепления прижимных планок каната.
3. Раз в полгода (ТО-2): Проверка износа тормозных накладок конического тормоза. Замена изношенных деталей канатоукладчика. Замер геометрических параметров крюка (просадка и зев не должны превышать 10% от первоначальных паспортных данных).

💡 Полезный совет: Никогда не допускайте «косого чаления» — подъема груза при отклонении каната от вертикали. Это приводит к мгновенной поломке направляющего кольца канатоукладчика и может вызвать соскакивание каната с барабана, что чревато аварийной ситуацией.

Выводы: как сделать правильный выбор?

Инвестиции в крановое оборудование должны окупаться его долговечностью и отсутствием простоев. При выборе электрического тельфера руководствуйтесь простым алгоритмом: для тяжелых, интенсивных работ и больших высот выбирайте канатные модификации с запасом по грузоподъемности. Для точных, деликатных операций в стесненных условиях и при работе на радиальных консольных кранах оптимальным выбором станет цепной тельфер. Правильный расчет режима работы (ISO) и регулярное техническое обслуживание гарантируют безопасную эксплуатацию техники на протяжении десятилетий.
